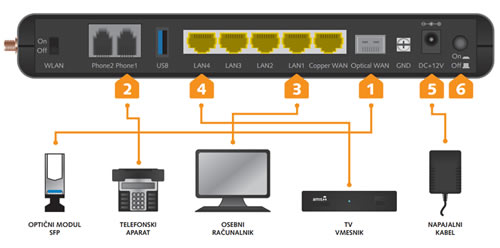

Shema priklopa s koraki. Slika je simbolična.

1. KORAK (SIMBOL 1): Priklop optične linije
- V priključek Optical WAN priključite optični modul (SFP), v kolikor le-ta še ni vstavljen. Nato v optični modul (SFP) priključite optično vrvico.

2. KORAK (SIMBOL 2): Priklop telefonskega aparata
- S telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat z vhodomPHONE1 (in PHONE2 ? v kolikor uporabljate dve telefonski številki) na hrbtni strani modema.

3. KORAK (SIMBOL 3): Priklop računalnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v vtičnico LAN 1, pri vašem računalniku pa ga vključitev vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v vtičnico LAN 4, na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMBOL 5): Priklop na napajanje
- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico.

6. KORAK (SIMBOL 6): Vklop modema
- Vklopite modem s pritiskom na stikalo ?ON/OFF? na zadnji strani modema. Po vklopu se na sprednji strani prižgejo lučke. Počakajte približno 5 min, da se modem poveže s centralo. Ko se modem poveže je pripravljen na uporabo in ni potrebno nastavljati ničesar več.

Priporočamo tudi ogled navodil za nastavitev brezžičnega (wi-fi) omrežja.

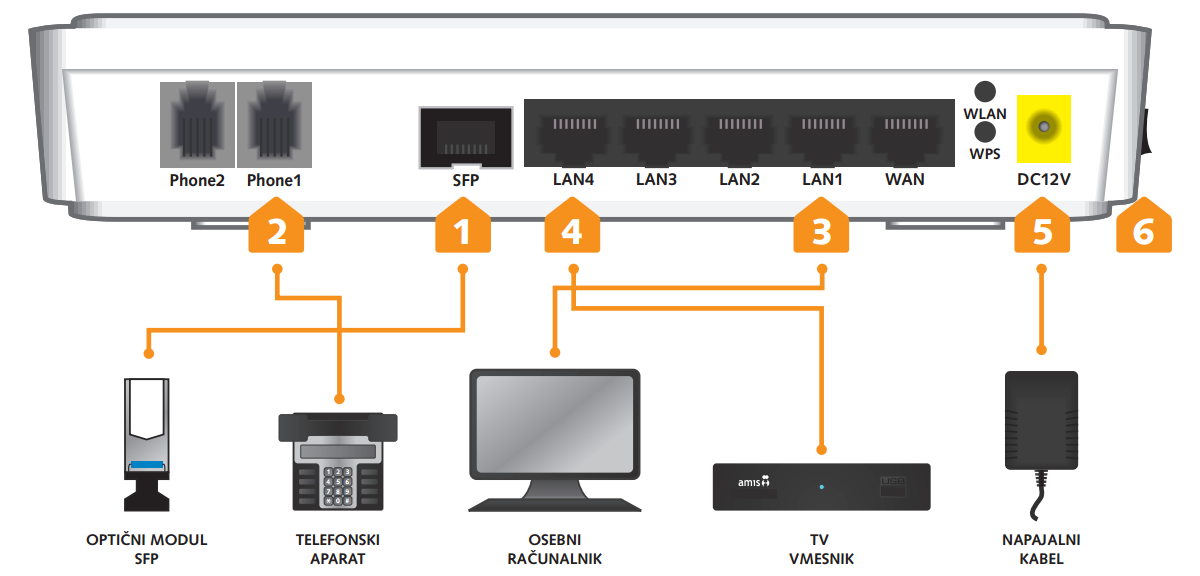

Shema priklopa s koraki. Slika je simbolična.

1. KORAK (SIMBOL 1): Priklop optične linije
- V priključek "SFP" na modemu priključite optični modul (SFP), v kolikor le-ta še ni vstavljen (nalepka mora biti zgoraj). Nato v optični modul (SFP) priključite optično vrvico (pred tem odstranite zaščitni pokrovček).

2. KORAK (SIMBOL 2): Priklop telefonskega aparata
- S telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat z vhodomPHONE1 (in PHONE2, če uporabljate dve telefonski številki) na hrbtni strani modema.

3. KORAK (SIMBOL 3): Priklop računalnika
-  Uporabite rumeni mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerokoli vtičnico od "LAN1" do "LAN4", pri vašem računalniku pa ga vključite v vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika
- Uporabite mrežni kabel (UTP), ki je priložen k TV vmesniku. Na hrbtni strani modema vključite kabel v katerokoli prosto vtičnico od "LAN1" do "LAN4", na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMBOL 5): Priklop na napajanje
- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico.

6. KORAK (SIMBOL 6): Vklop modema
- Modem vklopite s pritiskom na stikalo »SWITCH«, ki se nahaja ob strani. Po vklopu se na sprednji strani prižgejo lučke. Počakajte približno 5 minut.

Priporočamo tudi ogled navodil za nastavitev brezžičnega (wi-fi) omrežja.

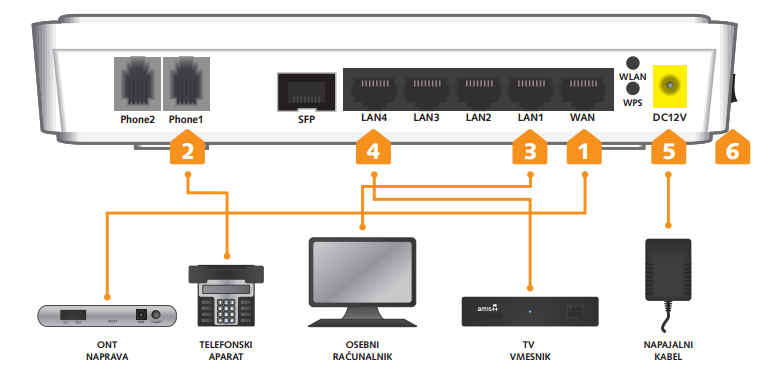

Shema priklopa s koraki. Slika je simbolična.

1. KORAK (SIMBOL 1): Priklop optične linije
- Z mrežnim kablom (UTP) povežite GE1 vhod na ONT napravi z vhodom WAN na hrbtni strani modema

2. KORAK (SIMBOL 2): Priklop telefonskega aparata
- S telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat z vhodomPHONE1 (in PHONE2, če uporabljate dve telefonski številki) na hrbtni strani modema.

3. KORAK (SIMBOL 3): Priklop računalnika
-  Uporabite rumeni mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerokoli prosto vtičnico od "LAN1" do "LAN4", pri vašem računalniku pa ga vključite v vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika
- Uporabite mrežni kabel (UTP), ki je priložen k TV vmesniku. Na hrbtni strani modema vključite kabel v katerokoli prosto vtičnico od "LAN1" do "LAN4", na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMBOL 5): Priklop na napajanje
- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico.

6. KORAK (SIMBOL 6): Vklop modema
- Modem vklopite s pritiskom na stikalo »SWITCH«, ki se nahaja ob strani. Po vklopu se na sprednji strani prižgejo lučke. Počakajte približno 5 minut.

Priporočamo tudi ogled navodil za nastavitev brezžičnega (wi-fi) omrežja.

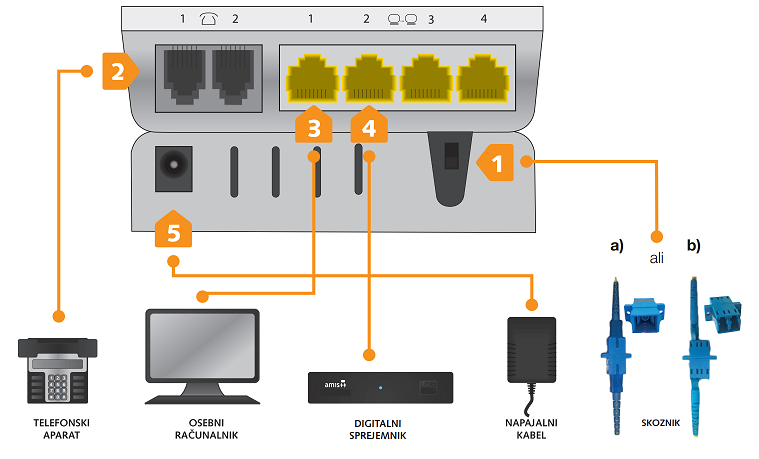

Shema priklopa s koraki. Slika je simbolična.

1. KORAK (SIMBOL 1): Priklop optične linije
- Optična vrvica je že priključena na modem. Na koncu vrvice je nameščen skoznik, v katerega priključite dovodno optično vrvico, ki prihaja iz stenske doze. Pred priklopom obvezno odstranite zaščitne čepke iz skoznika.

- Priklop skoznika (glej skico spodaj):

1. Skoznik z enim vhodom – dovodno optično vrvico, ki prihaja iz doze, priključite v skoznik
2. Szkoznik z dvema vhodoma – dovodno optično vrvico, ki prihaja iz doze, priključite v skoznik. Pozor! Priklop optične vrvice na obeh straneh skoznika mora biti poravnan v isti liniji, tako da se stikata (priklop optične vrvice ne sme biti vstavljen križno)


2. KORAK (SIMBOL 2): Priklop telefonskega aparata
- S telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat z vhodom 1 (in 2- če uporabljate dve telefonski številki) na hrbtni strani modema, kjer je narisana ikonica telefon.

3. KORAK (SIMBOL 3): Priklop računalnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerokoli vtičnico 1 – 4 (ikonica monitor), pri vašem računalniku pa ga vključite v vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerokoli prosto vtičnico 1 – 4 (ikonica monitor), na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMBOL 5): Priklop na napajanje
- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico.

6. KORAK (SIMBOL 6): Vklop modema
- Ko ste priklopili modem na električno omrežje počakajte približno 5 minut, da se prižge lučka za internet (@). Če uporabljate še telefonijo počakajte, da se prižge tudi lučka za telefon.

Priporočamo tudi ogled navodil za nastavitev brezžičnega (wi-fi) omrežja.

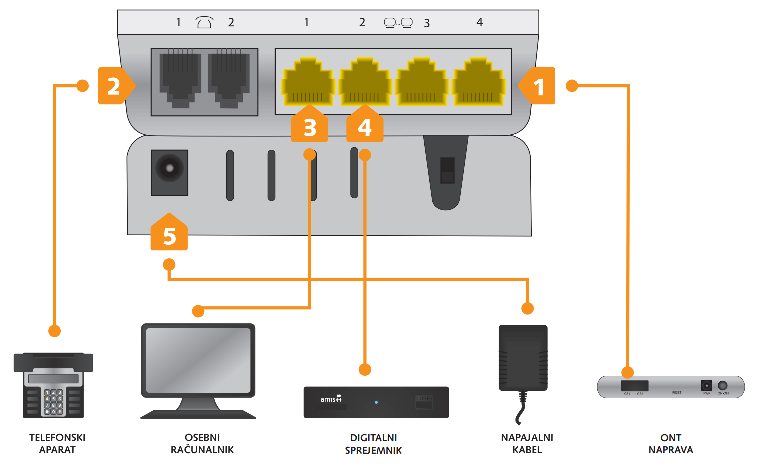

Shema priklopa s koraki. Slika je simbolična.

1. KORAK (SIMBOL 1): Priklop optične linije
- Z mrežnim kablom (UTP) povežite GE1 vhod na ONT napravi z vhodom 4 na hrbtni strani modema (ikonica monitor).

2. KORAK (SIMBOL 2): Priklop telefonskega aparata
- S telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat z vhodom 1 (in 2- če uporabljate dve telefonski številki) na hrbtni strani modema, kjer je narisana ikonica telefon.

3. KORAK (SIMBOL 3): Priklop računalnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerokoli vtičnico 1 – 3 (ikonica monitor), pri vašem računalniku pa ga vključite v vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerokoli vtičnico 1 – 4 (ikonica monitor), na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMBOL 5): Priklop na napajanje
- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico.

6. KORAK (SIMBOL 6): Vklop modema
- Ko ste priklopili modem na električno omrežje počakajte približno 5 minut, da se prižge lučka za internet (@). Če uporabljate še telefonijo počakajte, da se prižge tudi lučka za telefon.

Priporočamo tudi ogled navodil za nastavitev brezžičnega (wi-fi) omrežja.
